膩子粉是什么？膩子粉膩子又稱填充泥，屬于厚漿狀涂料。涂在底漆上，或者直接涂在物體上，用以清除被涂物表面上高地不平的缺陷。

　　由少量涂料基礎(chǔ)、大量填料和適量著色顏料配置而成。使用的顏料主要有鐵紅、炭黑、鉻黃等。填充劑主要是重碳酸鈣、滑石粉等�？梢蕴钛a局部凹陷的工作表面，也可以在所有表面去除，通常在底漆層干燥后涂抹在底漆層表面。

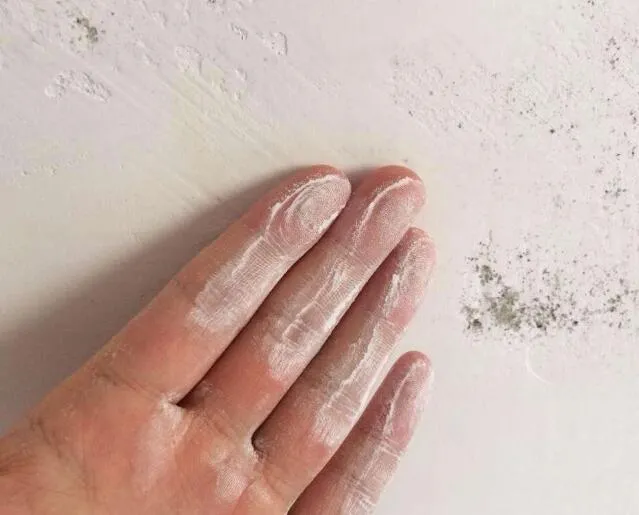

　　膩子粉脫粉：

      現(xiàn)象：施工完成和干燥后，用手觸摸粉末脫落。

    產(chǎn)生原因：

　　1、內(nèi)壁膩子粉拋光時間不好掌控，表面干燥后進行研磨拋光處理會脫粉；

　　2、外墻膩子粉，精加工時涂層薄，夏季高溫下水分揮發(fā)快，表層無法固化足夠的水分，容易脫粉。

　　3、產(chǎn)品超過保質(zhì)期，粘結(jié)力大大降低。

　　4、產(chǎn)品儲存不當，吸濕后粘結(jié)力大大降低。

　　5、基層吸水率高，膩子干燥速度快，水分不足無法固化。

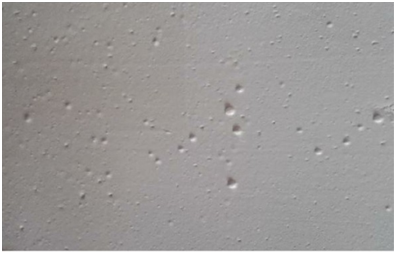

　　膩子起泡：

　　現(xiàn)象：施工中產(chǎn)生氣泡，一段時間后膩子表面起泡。

　　產(chǎn)生原因：

　　1、基礎(chǔ)太粗糙，批量速度太快。

　　2、一次施工膩子層過厚，超過2.0mm。

　　3、基層含水率過高，同時密度過大或過小。含有豐富的間隙，膩子含水率高，不通氣，空氣關(guān)閉在間隙的室內(nèi)，難以消除。

　　4、施工一段時間后，表面出現(xiàn)爆裂起泡，主要是攪拌不均勻，漿中含有不溶解的粉狀粒子，施工后吸收大量水分，溶解膨脹爆裂。

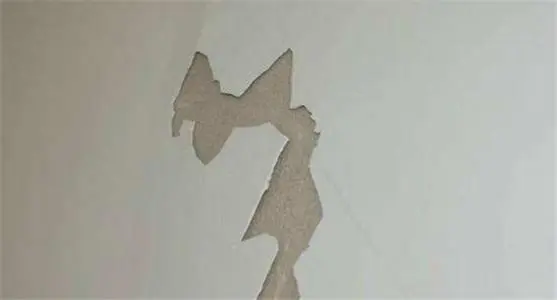

　　膩子脫落：

　　現(xiàn)象：膩子與基層之間的粘接強度差，直接從基層脫落。

　　產(chǎn)生原因：

　　1、舊墻面光滑（鋼化膩子、聚氨酯等油性涂料），膩子粉與其表面粘結(jié)牢度差。

　　2、新墻面用模板澆注，表面光滑而含有大量脫模劑（廢油或有機硅類）。

　　3、在木質(zhì)基材、金屬基材等非砂漿基材（例如三合板、五合板、刨花板、實木等）上直接刮膩子，表面膨脹收縮比不同，與該產(chǎn)品吸水率強，剛性內(nèi)墻膩子不能隨之變形，一般3個月后脫落。

　　4、膩子超過保質(zhì)期，粘結(jié)強度降低。

　　膩子粉變黃了：

　　現(xiàn)象：膩子施工完成后，不久局部或全部變黃。

　　原因：

　　主要發(fā)生在室內(nèi)老墻面，老墻膩子使用大量PVA膠水，膠水老化分解，產(chǎn)生不飽和酸，不飽和酸與膩子中的鈣離子反應(yīng)，產(chǎn)生相應(yīng)的黃色鈣鹽。

　　膩子脫層：

　　現(xiàn)象：膩子兩層之間或膩子與基礎(chǔ)之間剝離。

　　產(chǎn)生原因：

　　1、基礎(chǔ)上含有大量脫模劑（例如廢油、蠟乳液）

　　2、基底嚴重粉化，吸水量過大。

　　3、底膩粉化嚴重，底膩過硬，干燥過快也會脫落。

　　4、兩層膩子之間施工間隔過長，一般15天以上，精加工層有時會脫層。

　　5、施工后或施工中油灰層被雨水或其他滲透水浸濕，油灰的有效成分流失，脫落。

　　6、兩層膩子搭配不合理。

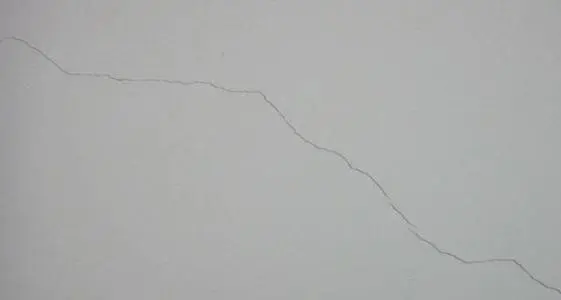

　　膩子開裂了：

　　現(xiàn)象：膩子施工一段時間后，表面破裂。

　　產(chǎn)生原因：

　　1、基礎(chǔ)沒完全干透就施工，施工要求基礎(chǔ)含水率≤10%。

　　2、底層膩子不干燥，通過表面，表層先干燥，但內(nèi)層仍在干燥過程中，層間的干燥程度不同，容易破裂。

　　3、基礎(chǔ)處理時，補縫和平整材料不完全干燥，上面涂上硬度強的內(nèi)壁油灰，容易破裂

　　4、施工過厚，內(nèi)部干燥慢，表面干燥速度快，容易破裂。
